按钮系列型号及其含义如下
XV1-A 10 10 Q G
按钮 按扭类型 触点规格 电压 颜色
按钮类型分类 触点规格 颜色

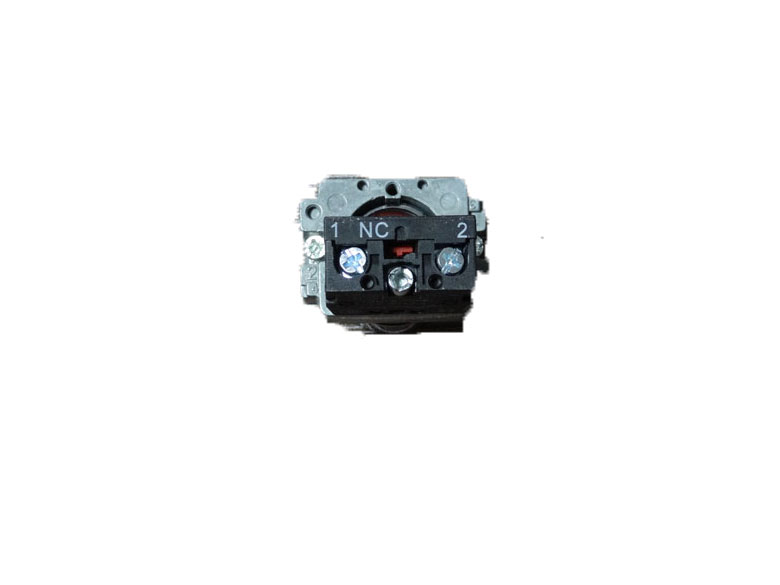

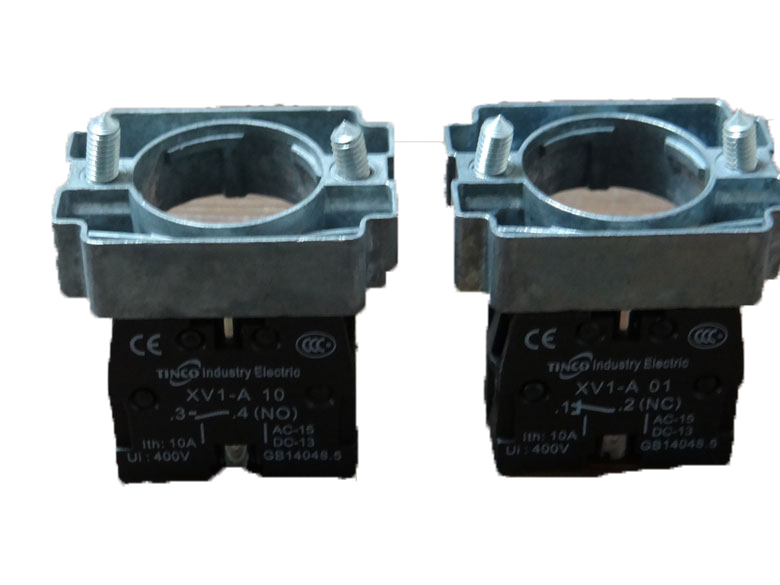

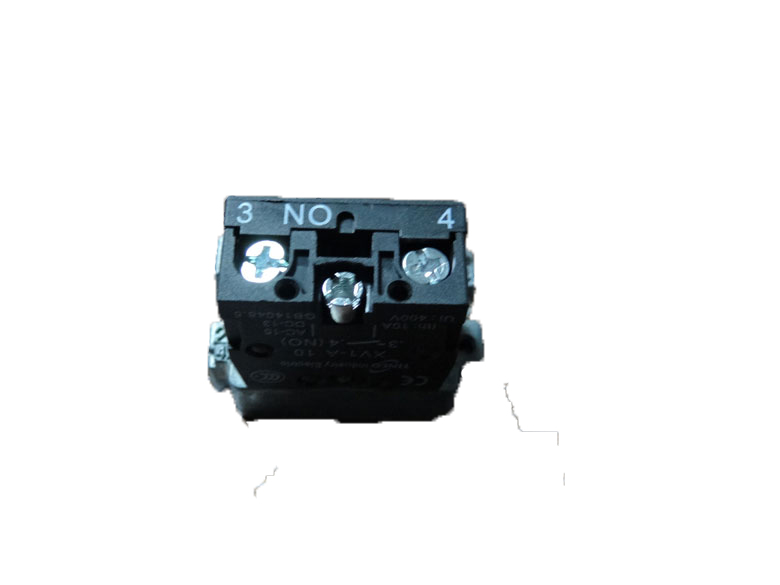

10/平头弹簧复位按钮（XV1-A10...) 10/01（1组常开或者1组常闭） W(白色）
11/凸头弹簧复位按钮（XV1-A11...) 11（1组常开和1组常闭） B（黑色）
12/带罩弹簧复位按钮（XV1-A12...) 20/02（2组常开或者2组常闭） G（绿色）
13/平头符号弹簧复位按钮（XV1-A13...) 22（2组常开和2组常闭） R（红色）
14/凸头符号弹簧复位按钮（XV1-A14...) 以此类推........ Y（黄色）

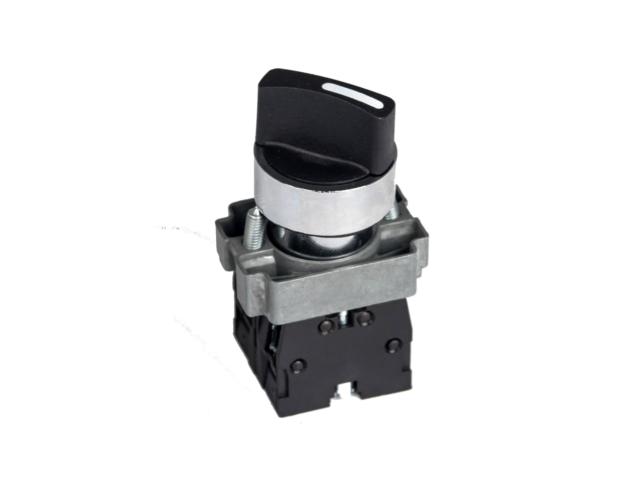

20/2档短手柄选择按钮（XV1-A20...) L（蓝色）
21/2档复位短手柄选择按钮（XV1-A21...)
22/2档长手柄选择按钮（XV1-A22...)
23/2档复位长手柄选择按钮（XV1-A23...)
30/3档复位短手柄选择按钮（XV1-A30...)
31/3档复位短手柄选择按钮（XV1-A31...)
32/3档长手柄选择按钮（XV1-A32,...)
33/3档复位长手柄选择按钮 (XV1-A33...)
40/Φ40蘑菇头弹簧复位按钮（XV1-A40...)
41/Φ60蘑菇头弹簧复位按钮（XV1-A41...)
50/Φ40急停按钮（转动复位） (XV1-A50...)
51/Φ60急停按钮（转动复位) (XV1-A51...)
52/Φ40急停按钮（按一拉复位） (XV1-A52...)
53/Φ60急停按钮（按一拉复位) (XV1-A53...)
60/2档带钥匙（XV1-A60...)
61/2档复位带钥匙（XV1-A61...)
70/3档带钥匙（XV1-A70...)
71/3档复位带钥匙 （XV1-71...)
80//带灯按钮（交流220V LED灯泡） （XV1-A80...)
81/带灯按钮（交直流24V LED灯泡） （XV1-A81...)
82/带灯按钮（交直流36V LED灯泡） （XV1-A81...)
83/带灯按钮（交流380V LED灯泡） （XV1-A81...)
84/带灯按钮（交流110V LED灯泡） （XV1-A81...)
使用范围
本产品适用于交流50hz，AC-15使用类别下
AC3802V2.5A.AC220V/4.5A，AC110V/6A或DC-13使用类别下DC220V/0.3A，DC110V/0.6A，
DC24V/2.5A的控制线路中，作为控制，信号，连锁等之用。具有模块化，高灵活性，强通用性，
可靠性高及使用寿命长等优点。
使用条件
1：海拔不超过2000m
2：周围空气温度：-5℃～+40℃
3：大气条件在40℃时大气相对温度不超过50％，在较低温度下可以有较高的相对湿度，
最湿月的平均温度不超过+25℃，该月的月平均最大相对湿度不超过90%，相对湿度
不超过90%，并考虑因温度变化发生在产品上的凝露。
4：无显著摇动和冲击振动的地方
5：没有雨雪侵袭的地方
6：外壳防护等级:IP65(相对于安装平面）
7：安装类别：III类
8：污染等级：3级
主要技术参数
额定绝缘电压Ui：400V
约定发热电流Ith：10A
使用类别：AC-15，DC-13，且在此条件下的额定电压Ue，额定电流Ie如下表
额定限制短路电流试验时，所配熔断器型号1：RL6-25/10A 250V
外形尺寸，安装尺寸
请订货前需指明以下内容：
XV1-A+按钮类型（10、20...）+触点类型（10或01）+电压+颜色+数量
如：XV1-A1010QG 500只 （订购非指示灯按钮，颜色前面去掉电压即可）
