一：适用范围

CS系列交流接触器(以下简称接触器)适用于交流50Hz或60Hz，电压至690V、电流至95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可加装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电起动器。

产品符合GB14048.4、IEC-60947-4-1标准。

二：型号及其含义

CS接触器标准型号如下：

CS-0910   CS-0901   CS-1210  CS-1201

CS-1810   CS-1801   CS-2510  CS-2501

CS-3210   CS-3201   CS-4011  CS-5011

CS-6511   CS-8011    CS-9511

2.主电路技术参数

如果你希望了解CS交流接触器的更多信息，如使用说明，价格，维修等资料，请联系我们。

接触器型号及其含义如下：

                                  CS    09     10      A        /      220V

                            交流接触器   额定电流    触点类型        等级                             额定电压

                              电流规格                     触点类型          等级                电压规格

                           09/9A     40/40A          10/01（1组常开或1组常闭）      A                  24V、36V、48V、110V

                           12/12A    50/50A         11（1组常开和1组常闭）           B                  220V、240V、380V

                           18/18A    65/65A                                                          C                   415V

                           25/25A     80/80A                                                         D

                           32/32A     95/95A

   AC-1 使用类别

 AC-3 使用类别

使用条件

1.周围空气温度为-5℃～+40℃，24小时平均值不超过+35℃

2.海拔不超过2000米

3.大气条件：在40℃时大气相对温度不超过50％，在较低温度下可以有较高的相对湿度，最湿月的平均温度不超过+25℃，

该月的月平均最大相对湿度不超过90％，并考虑因温度变化发生在产品上的凝露。

   4.外壳防护等级：IP20

   5.污染等级：3级

   6.安装类别：III类

   7.安装条件：安装面与垂直面倾斜度不大于±5度

   8.冲击振动：产品应安装在无爆炸气体腐蚀气体，导电尘埃及介质及无显著摇动，冲击和振动的地方。

   9.额定限制短路电流Iq：50KA

   10.配用熔断器型号：

      RT16-32 CJX2（CS）-18/12/9

      RT16-63 CJX2（CS）-32/25

      RT16-200 CJX2（CS）-95/80/65/50/40

   额定冲击耐受电压Uimp：8Kv

外形与安装尺寸

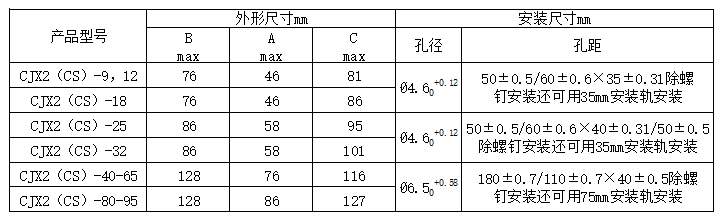

   接触器外形安装尺寸根据规格分列如下：

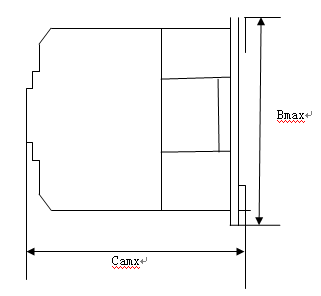

               （CS）-9-32 系列交流接触器外形安装尺寸

      （CS）-40-95 系列交流接触器外形安装尺寸

技术参数

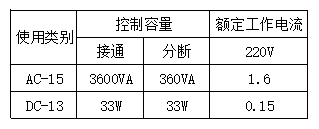

辅助电路：额定绝缘电压（Ui）为380V；额定冲击耐受电压Uimp：4KV；额定限制短路配合SCPD型号：RT16-10A；约定发热电流

Ith为6A，额定电流，额定电压见下表：

动作特性：吸合电压85%-110%Us，释放电压：20%~70%Us，且适用于8小时或不间断或继续周期工作制。

产品结构特点：

1：本接触器具有体积小，重量轻，功耗小，寿命高，安全可靠等特点。

2.可以采用积木式安装方式加装辅助触头组，空气延时头，热继电器等附件，组合成多种派生系列产品。

3：接触器除用螺钉安装外，还可用35mm或75mm的标准卡轨安装

安装使用及维护

1：安装前应检查线圈上技术数据（如额定电压，频率是否与电源相符）

2：安装时，应按规定的安装条件安装。

3：接线端螺钉应拧紧，检查接线正确无误后，应在主触头不带电的情况下，先使吸引线圈通电分合数次，试验动作可靠后，才能投入使用。

4：使用时如发现有不正常噪音可能是铁芯极面上有污物，请擦净极面。

5：使用中，应定期检查产品各部件，要求可动部位不卡住，紧固件无松脱，零部件如有损坏，应及时更换。

                                                                    请订货前需指明以下内容：

          CS+电流规格（09、12...）+触点类型（11）+等级（A、B...）+电压规格（24V、220V...)+数量（500只）

                                                                     如：CS-0911D  220V   500只
